自貢彩燈布展規范
自貢彩燈 布展規范
1 范圍
本標準規定了自貢彩燈布展的術語和定義、布展設計、布展安裝與驗收。
本標準適用于自貢彩燈布展工作。
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB 2894 安全標志及其使用導則
GB 5226.1: 機械電氣安全 機械電氣設備 第1部分 通用技術條件
GB 8898 音頻、視頻及類似電子設備 安全要求
GB 15630 消防安全標志設置要求
GB/T 17591 阻燃織物
GB 20286 公共場所阻燃制品及組件燃燒性能要求和標識
GB/T 25295 電氣設備安全設計導則
GB 50017 鋼結構設計標準
GB 50018 冷彎薄壁型鋼結構技術規范
GB 50055 通用用電設備配電設計規范
GB 50057 建筑物防雷設計規范
GB 50209 建筑物地面工程施工質量驗收規范
GB 50210 建筑裝飾裝修工程質量驗收規范
GB 50222 建筑內部裝修設計防火規范
GB/T 50269 地基動力特性測試規范
GB 50303 建筑電氣工程施工質量驗收規范
GB 50311 綜合布線系統工程設計規范
GB/T 50326 建筑工程項目管理規范
GB/T 50328 建設工程文件歸檔整理規范
3 術語和定義
下列術語和定義適用于本文件。
3.1
布展 arrange exhibitions
是指彩燈燈會開幕前各參展單位進入燈展現場制作布置參展彩燈及燈組的工作。
3.2
布展設計 design of arrange exhibitions
是指在研究燈展主體和內容方案以及展示特定空間的基礎上，塑造出能鮮明、準確地表達或烘托
主體思想和內容的彩燈藝術空間和環境空間的工作。
4 布展設計
4.1 設計原則
布展設計的原則應兼顧：
a) 整體協調性；
b) 布局合理性；
c) 科學性和藝術性；
d) 創意性和特色性；
e) 安全性和可靠性；
f) 先進性和延伸性；
g) 參與性和體驗性。
4.2 設計內容和要求
4.2.1 總則
布展設計應：
a) 以彩燈及燈組設計為基礎進行，協調彩燈及燈組的外效果與布展環境之間的關系；
b) 相鄰彩燈及燈組布展內容協調；
c) 按區域、空間劃分布展布置，同一燈組布置區域空間不宜跨越另一燈組區域空間；
d) 以展示主題的燈組布置和故事線為依據，設計參觀路線。
4.2.2 基礎、立體鋼結構類設計
基礎、立體鋼結構設計，應按照GB 50017的規范設計并符合彩燈及燈組設計要求。
4.2.3 導覽標志設計要求
燈展現場應有醒目的出入口標志及公共服務設施標志，主要燈組應有清晰的燈組標志牌。引導標志、指示牌要醒目、清晰、牢固耐用，內容準確，文字規范，符號標志統一。
4.2.4 彩燈及燈組布置設計
彩燈及燈組布置設計應參照彩燈及燈組安裝說明的要求，并符合GB 50311的要求。
4.2.5 管線布置
彩燈及燈組控制電源、用水等的布管、布線管線布置按照GB 50311的要求制定，應符合彩燈及燈組設計的技術和效果要求，方便維修。
4.2.6 電氣、燈光系統
4.2.6.1 電氣設備按照 GB 5226.1、GB/T 25295、GB 50055 的規范設計。
4.2.6.2 彩燈現場總體燈光效果應根據彩燈及燈組的視覺環境和視覺要求，結合展區環境氣氛進行設計，向觀眾提供良好的視覺環境、創造合適燈展氣氛，達到良好視覺效果。
4.2.7 現場視聽系統設計
4.2.7.1 應按照展區主題，進行包括彩燈及燈組聲像系統及其環境效果的設計。
4.2.7.2 音視頻設備選型應符合 GB 8898 的要求，對視頻、音箱等布置應符合燈展現場、彩燈及燈組及布展的風格，整體效果協調。
4.2.7.3 燈展現場的擴音系統設計應擴散性好、聲場分布均勻、響度合適、自然度好，擴音系統應具備分等級的優先控制，有緊急播放可即時實現優先切換播放。
4.2.8 選材
4.2.8.1 彩燈及燈組材料的品種、規格、性能應根據彩燈及燈組設計方案要求選擇，采用的各種阻燃織物和阻燃制品設計應符合 GB 20286 和 GB/T 17591 的規定。
4.2.8.2 彩燈及燈組使用的各種材料不應對環境和人員造成污染和傷害，材料選擇應盡量避免由于色彩和光輻反射等導致的視錯覺引起安全問題，同時應考慮材料的耐磨性。
4.2.9 安全
4.2.9.1 安全指示
燈展現場安全標志應符合GB 2894的規定，消防通道和消防疏散標志應符合GB 15630的要求，并應醒目、清晰易辯。
4.2.9.2 安全防護
對于在展示過程中會發生位置移動的燈組，或者燈展的運動部位，應設有安全防護罩（網或欄）。 通電設備的金屬外殼及布展金屬結構燈組應進行接地保護沒計。
4.2.10 設備
4.2.10.1 布展設計選用的設備應易于維護、維修，維修空間宜具有較好的開敞性，易損件宜為易購件、通用件，盡量避免使用非標產品。
4.2.10.2 設備的控制箱應設有通風和散熱裝置，對易于發熱的電氣部件、元器件應采取規范的散熱措施。
5 布展安裝與驗收
5.1 布展安裝與驗收程序
彩燈現場大中型燈組布展安裝與驗收的程序參見附錄A，根據不同規模的彩燈及燈組的布展安裝，選擇合適的流程。驗收以符合設計要求、合同條款和相關驗收標準為合格評定的依據,現場驗收情況記錄表參見附錄B。
5.2 布展安裝
5.2.1 技術要求
5.2.1.1 應根據布展設計方案文件編制搭建安裝計劃。
5.2.1.2 應按設計和技術要求搭建安裝，搭建安裝發現設計不合理之處，應及時提出修改建議，并經設計變更批準后方可按變更后的設計搭建安裝。
5.2.1.3 布展燈組裝飾工程材料的阻燃性應符合 GB 50222 的規定。
5.2.1.4 材料進場時應對材料的品種、規格、外觀和尺寸進行驗收，材料應包裝完好，技術資料應齊全，具備相關性能的檢驗報告。
5.2.1.5 當國家規定、設計規范或合同約定要求對材料進行見證取樣檢測時，或?qū)Σ牧系馁|(zhì)量發生爭議時，應進行見證取樣檢測。
5.2.2 搭建安裝要求
5.2.2.1 燈展彩燈及燈組布展安裝使用的材料在運輸、貯存和搭建安裝過程中,應采取保護措施，防止損壞。材料的保護膜應在工程竣工時拆除。
5.2.2.2 布展安裝中，未經設計確認和有關部門的批準不得擅自改動布展設計要求和拆改水、電等配套設施。
5.2.2.3 布展安裝過程應采取措施控制燈組搭建安裝現場的各種粉塵、廢棄物、噪聲、振動等對周邊環境造成的污染和危害。
5.2.2.4 布展彩燈及燈組進場開箱檢査和保管的各類燈展材料成品、半成品構配件及專用工具應對下列項目進行檢查,并作記錄:
a) 箱號、箱數及包裝情況；
b) 材料(含彩燈及燈組成品、半成品)名稱、型號和規格；
c) 裝箱清單、設備技術文件、資料及專用工具；
d) 設備有無缺損件,表面有無損壞、變形、銹蝕等；
e) 其它需要記錄的信息。
5.2.2.5 布展造型內有嵌入彩燈及燈組的應核對彩燈及燈組的實際情況，確定水、電接口位置和管線走向。
5.2.2.6 布展安裝中使用的電氣應符合 GB 50303 的規定。
5.2.3 布展燈組的基礎要求
5.2.3.1 布展安裝大型燈組，應按已審定的設計施工圖和有關建筑物的軸線、邊緣線及標高線劃定布展的基準線，互相有連接銜接或排列關系的布展彩燈及燈組應劃定相應的基準線，垂直或平面安裝在基礎、平臺、支架、實際軸線、邊緣線的間距、標高應統一，偏差值應不超出設計規定的要求。
5.2.3.2 布展燈組的地基、基礎平臺、主體構架、扶手及護欄等木制品、金屬、塑料、軟包的制作、加工、安裝工藝應符合 GB 50210 的規定。
5.2.3.3 布展燈組基礎的位置、幾何尺寸和質量要求，應符合設計要求及 GB 50018、GB 50209、GB50057、GB/T 50269 的規定，并應有驗收資料記錄。
5.2.4 現場吊裝前的準備工作要求
5.2.4.1 布展安裝現場應搭設圍欄，并設置警示標語。
5.2.4.2 地基預埋或基礎平臺搭設工作中地基尺寸及打樁深度應嚴格按照設計圖紙執行，確保牢固可靠。
5.2.4.3 彩燈燈組運輸?shù)綗粽拱惭b現場周邊的放置地點原則上盡量減少吊車移動次數。
5.2.4.4 風繩型號選擇需符合設計要求，繩卡選擇及卡扣方式符合相關標準。
5.2.4.5 吊裝人員穿戴工作服、工作鞋，焊接需配備滅火器、焊接面罩、焊接手套、防弧光屏幕，高空作業需配備安全帽、安全帶等勞保及安全用品。
5.2.4.6 根據實際需要準備高空作業車、叉車、吊車、腳手架、棚梯、電焊機、切割機、手動葫蘆、扳手、手鉗、斷線鉗、水平儀、二錘等工器具和輔助機具。
5.2.4.7 吊裝半徑內用移動鐵馬封閉，并設置警示及指引標識。
5.2.5 與建筑安裝的配合
5.2.5.1 室內布展搭建安裝應保證展館建筑物的結構安全和主要使用功能，當涉及主體和承重結構改動或增加荷載時應由原結構設計單位或具備相應資質的設計單位核查有關原始資料，對既有展館建筑結構的安全性進行核驗確認。
5.2.5.2 展館建筑工程、管道設備的安裝及調試，應在布展搭建安裝前完成，布展搭建安裝不應影響管線設備等的使用和維修空間。
5.2.6 與相鄰燈組安裝的配合
5.2.6.1 相鄰或互動燈組的控制單元部分及其動作機構部件，宜安裝定位后，再進行外部造型施工。
5.2.6.2 陳列式彩燈及燈組的展柜、展臺、展架、背景等宜安裝定位后，再進行燈光、音視頻設備的施工。
5.2.6.3 布展搭建安裝過程中應做好彩燈及燈組半成品、成品的保護和地面、管線等維護工作，防止污染和損壞。
5.2.7 施工安全
彩燈及燈組布展搭建安裝過程中應嚴格遵守人員、消防及電氣等的安全要求。
5.3 控制與管理
5.3.1 進度控制
5.3.1.1 布展安裝前，參展單位應根據設計圖紙?jiān)敿?xì)擬定現場彩燈及燈組布展搭建安裝進度計劃。
5.3.1.2 對每項工作的要求和目標，應制定具體的措施，保證進度計劃有效落實。
5.3.2 質量控制
5.3.2.1 彩燈及燈組的布展安裝質量應符合相關國家標準、規范，并滿足合同要求。
5.3.2.2 彩燈及燈組的布展安裝過程中，參展單位應根據進度，定期進行布展安裝質量檢查。
5.4 驗收
5.4.1 竣工資料
按GB/T 50328的規定，準確、完整歸檔彩燈及燈組布展安裝詳細資料和工程記錄。
5.4.2 主要材料、工器具資料
彩燈及燈組的主要材料資料包括：
a) 完整的項目主要材料、工器具清單；
b) 工程項目主要材料、工器具的變更和代用清單、代用說明；
c) 主要材料的合格證；
d) 質量檢驗報告、產品說明書和入庫驗收資料等。
5.4.3 驗收組織
彩燈及燈組布展安裝的驗收，應由合同雙方按照GB 50326的規范組織，在參展單位布展安裝完畢自行檢查合格后進行。必要時，形成驗收?qǐng)?bào)告。
5.4.4 驗收內容
彩燈及燈組布展安裝的驗收內容可包括但不限于：
a) 布展基礎；
b) 電氣、聲像系統及智能裝置；
c) 展品的形象還原度；
d) 制作工藝及材料；
e) 安全防護裝置；
f) 標識標牌；
g) 消防設施、消防通道；
h) 布展安裝現場清潔等。

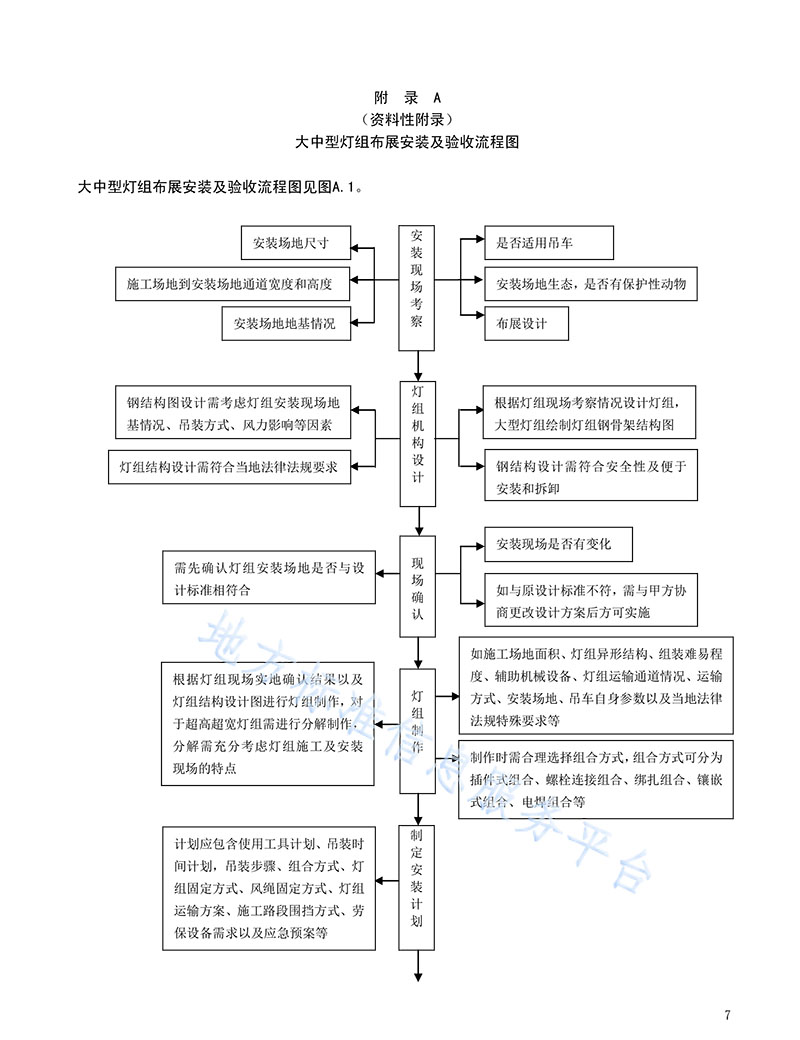

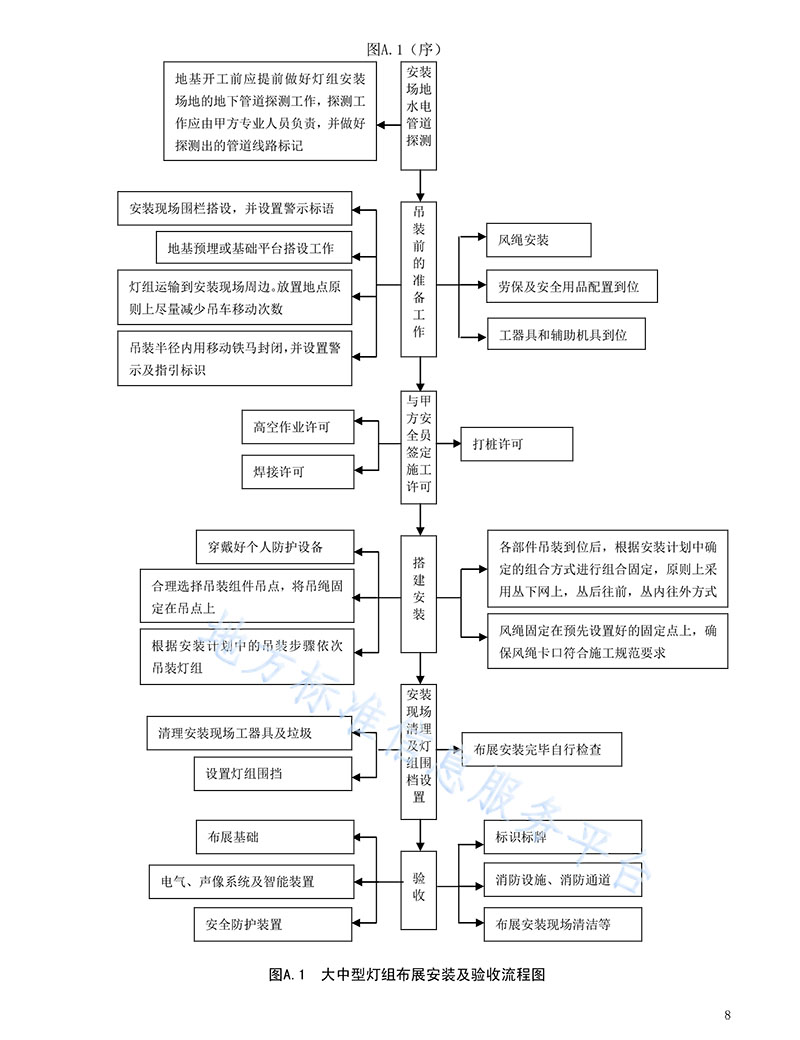

大中型燈組布展安裝及驗收流程圖

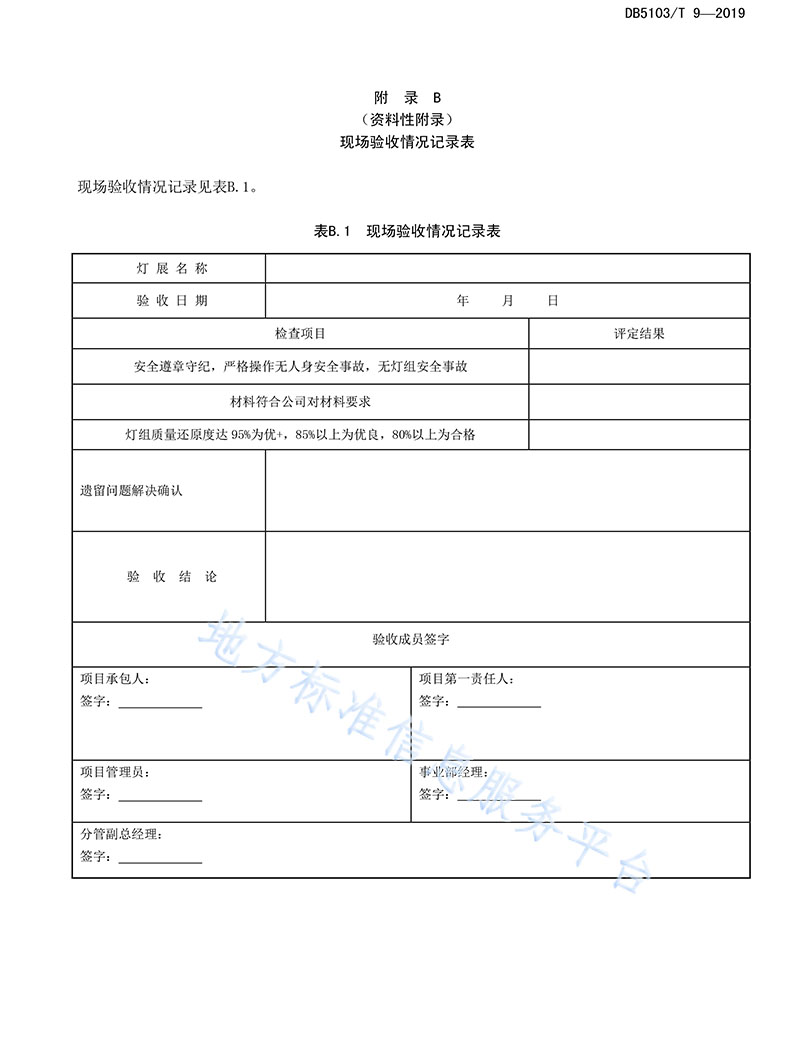

現場驗收情況記錄表
現場驗收情況記錄表
